MK4-V Mach3 USB 4 оси CNC движения Управление карты коммутационная плата 2000 кГц 2 МГц,

Поддержка возврата от точки останова и скорости вращения шпинделя отзывы



I. Содержимое упаковки:

  • 1 х ЧПУ Mach3 USB 4 оси движения Управление карты
  • USB кабель (1 шт.);
  • 1 х компакт-диск с программным обеспечением (Mach3 Version3.043.066, инструкции и т. д.)
  • Руководство по эксплуатации на английском языке-1 шт.



II. Обзор:

Это последнее поколение 4Перемещение по оси motion контрольная картаЭто пятое поколение под названиемMK4-V. Он поставляется с восстановлением от функции точки останова и скорости вращения шпинделя отзывы. Теперь MK4-V прочнее, стабильнее и лучше.

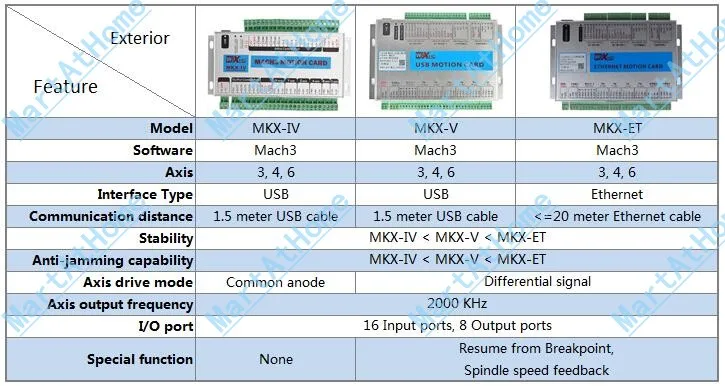

SM640-compare

II. Особенности:

Особенности:

  1. Двухпроцессоры, ARM + FPGA, больше мощности обработки
  2. Поддержка всеми предыдущими версиями Mach3.
  3. Не могли бы возобновить от останова
  4. Поддержка скорости вращения шпинделя отзывы.
  5. Usb-разъем не должен устанавливать драйвер,Подключи и работай под всеми версиями Windows (32 бит, 64 бит).
  6. Полная поддержка USB hot-swappableМониторинг состояния подключения USB в любое время. В соответствии с Mach3 рабочее состояние, usb-кабель отключен и затем подключается, соединение будет нормально до сих пор.
  7. Поддерживает 4 оси связь.
  8. Максимальная частота импульсов 2000 кГц,Может подключить драйвер сервопривода/шаговый драйвер.
  9. Индикатор горящая лампочка свидетельствует о том, что различные рабочем состоянии, как, например, usb-подключением, Mach3 соединения и так далее.
  10. 16 входных портов, 8 выходных портов. Порты ввода/вывода могут быть расширены.
  11. Полностью изолированный, сильный анти-помех, стабильная производительность.
  12. Встроенный изолированный источник питания, не требует внешнего источника питания.
  13. Поддержка скорости вращения шпинделя PWM outpuT; Поддержка импульса и направления вращения шпинделя; Поддержка скорости вращения шпинделя от 0 до 10 в аналоговое напряжение.
  14. Поддержка серии XHC беспроводной электронной mach3 MPG, как, например, WHB04 MPG.
  15. С алюминиевой оболочкой, эффективно защищающей помехи, стабильной и надежной производительностью.
  16. Может работать в соответствии сWindows 7, 8, 10, система (в том числе 32-битными и 64-битными)

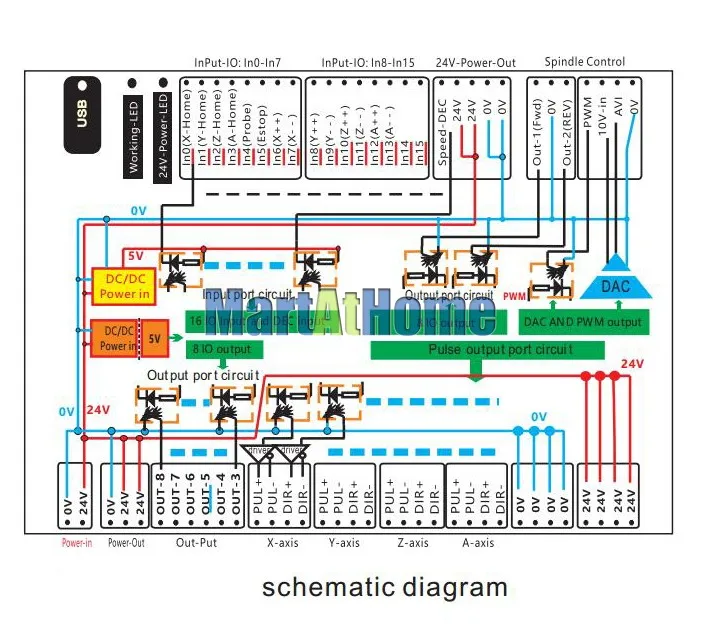

III. схема интерфейса:

sm641-figure1sm641-figure2

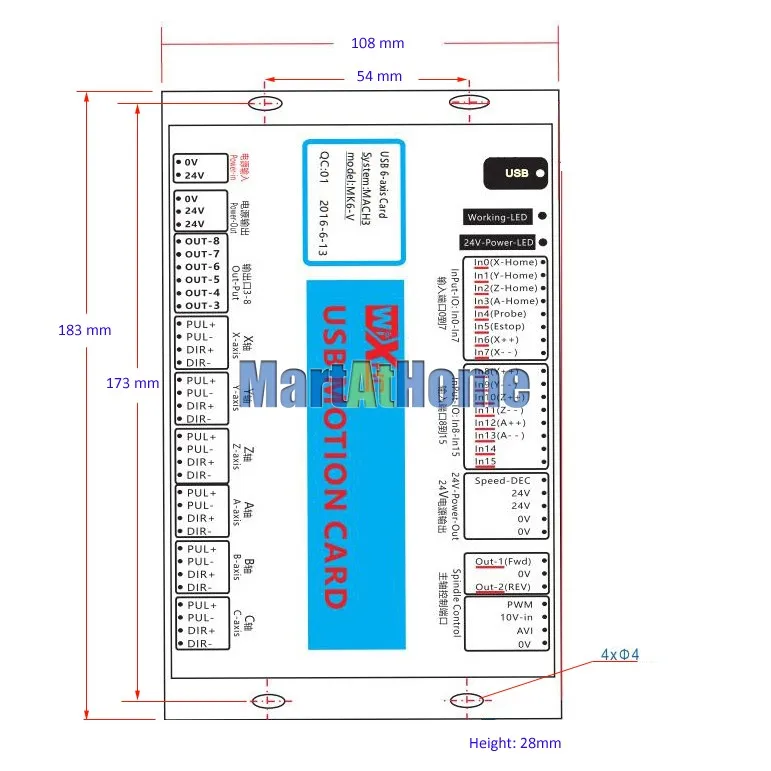

Характеристическая вязкость полимера. Размеры:

sm641-figure3



V. Простое описание подключения

1.Электрические характеристики

Описание параметров

Процессор

Двухдиапазонный Wi-процессоров,Рука + FPGA

Ось вращения выходного контроля

Управляющий ток

Изолированный открытый сборник выход 5 V, 20mA

Привод

Пульс + Направление выход

Выход частоты

2000 кГц

Перемещение по оси

4-осевая машина

Изоляции Напряжение

3.5KV

Шпиндельный инвертор выход

Аналоговый выход по напряжению

0-10 V

Вывод pwm

5 V, 1 KHZ, Duty; 0-100%

Пульс + Направление выход

5 В, 15 Гц до 4 кГц

Скорость вращения шпинделя вход

Вход

Изолированный вход, 5 в импульсный сигнал

Изоляции Напряжение

3.5KV

8 ввода-вывода выход

Управляющий ток

Изоляция: 50mA, алюминиевая крышка, 25В

Изоляции Напряжение

3.5KV

16 ввода-вывода вход

Вход ток

Изолированные входы, 5 мА, максимальное напряжение 25 в

Изоляции Напряжение

3.5KV

Mach3 Порты и разъёмы позиции

P1 Порты и разъёмы

USB интерфейс

Соответствует USB2.0 стандарт

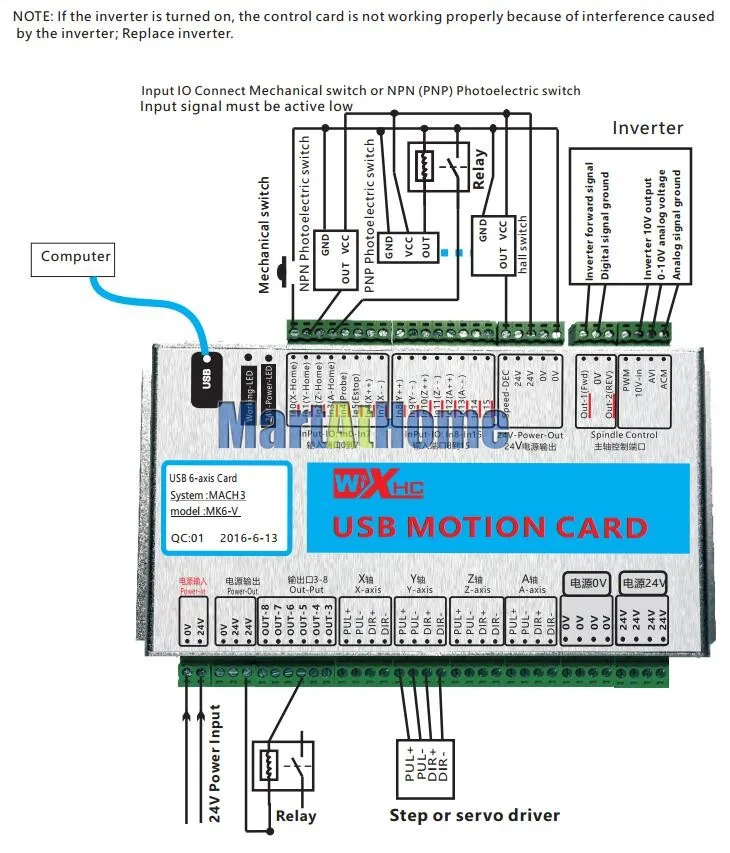

2. Схема подключения приложения и инструкция по проводке
sm640-figure4sm641-figure5

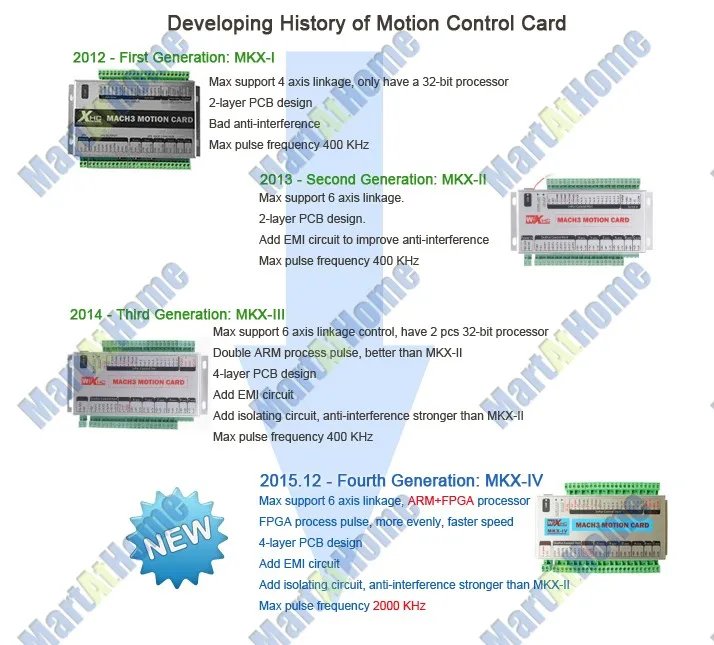

sm641-developing history
